离子交换设备 我公司生产的固定床顺流再生离子交换设备和逆流再生(含无顶压逆流再生)离子交换设备,目前尤以无顶压逆流再生离子交换设备的应用最广泛,其特点如下:
1 )再生系统简单,耗能量小,比气顶压设备省去了空气压缩系统,节省电费,操作也很简单。
2 )节约酸碱等再生药品,降低了制水成本(详见表 1 )
3 )出水水质好(见表 1 )
4 )自用水量比顺流再生减少 30~40%
5 )再生液排放量,约减少 30~40%
其运行数据见表 2
表 1 顺流再生和逆流再生运行指标比较
床型 项目 |
软化 |
一级除盐 |
顺流再生 |
无顶压逆流再生 |
顺流再生 |
无顶压逆流再生 |
成品水质 |
硬度(微克当量/升) |
10-20 |
<5 |
|
|
铂(微克/升) |
|
|
100-300 |
10-50 |
电导率(微姆/厘米) |
|
|
3-500.5-2 |
|
Sio2(微克/升) |
|
|
20-50 |
10-20 |
药液比耗 |
NaCI(克/克当量) |
88-129
比耗1.5-2.2 |
70-88比耗1.2-1.5 |
|
|
HCI(克/克当量) |
|
|
66-80比耗1.8-2.2 |
47-55比耗1.3-1.5 |
NaOH(克/克当量) |
|
|
88-100比耗2.2-2.5 |
44-64比耗1.1-1.6 |
自用水耗 |
阴:(米3/米3树脂) |
|
|
6 |
4-5 |
阳:(米3/米3树脂) |
|
|
12 |
5-6 |
废液排放 |
最高浓度(%) |
2.4 |
1.6 |
2 |
<1 |
时间(分) |
|
|
60-80 |
40-60 |
表 2 钠、阳、阴离子交换运行数据
设备 |
强酸阳床 |
强碱阴床 |
钠离子交换器 |
运行流速(米/时) |
一般20****30 |
一般20****30 |
一般20****30 |
小反洗 |
流速(米/时) |
5-10 |
5-10 |
5-10 |
时间(分) |
15 |
15 |
3-5 |
放水 |
至树脂层之上 |
同左 |
同左 |
再生 |
再生药剂 |
HCL |
H2SO4 |
NaOH |
NaCl |
耗量(克/克当量) |
50-55 |
<70 |
44-64 |
70-88 |
浓度(%) |
1.5-3 |
<1 |
1-3 |
3-5 |
流速(米/时) |
<5 |
8-10 |
<5 |
<5 |
置换逆洗 |
流速(米/时) |
<5 |
8-10 |
<5 |
<5 |
时间(分) |
30 |
30 |
30 |
小正洗 |
流速(米/时) |
10-15 |
7-10 |
7-10 |
时间(分) |
10 |
10 |
10 |
正洗 |
流速(米/时) |
10-15 |
10-15 |
7-10 |
时间(分) |
10-20分至水合格为止 |
10-20分至水合格为止 |
10-20分至水合格为止 |
|
工作交换容量(克当量/米3) |
HC1再生800-900H2SO4再生500-650 |
250-300 |
用树脂时600-800 |
出水质量 |
Na+<50微克/升 |
S102<20微克/升 |
0.02-0.05
毫克当量/升(硬度) |
注:大反洗时间与进水浊度有关,一般 10-20 天进行一次,洗后的这个周期应增加再生剂量 50-100% ,再生、置换逆洗应用水质较好的水,例如阳离子交换器用氢型水,或软化水。阴离子交换器用除盐水。
表 3 离子交换器规格
规格 |
产水量(T/h) |
运行流速(m/h) |
树脂用量 |
纯水 |
软水 |
φ80×500 |
0.04 |
|
|
1.35升 |
φ100×1000 |
0.05 |
|
|
4.50升 |
φ112×1000 |
0.05 |
|
|
5.40升 |
φ112×1500 |
0.064 |
|
|
|
φ150×1000 |
0.07 |
|
|
|
φ150×1500 |
0.10 |
|
|
15.30升 |
φ164×1000 |
0.10 |
|
|
12.3升 |
φ164×1500 |
0.13 |
0.5 |
30 |
18.6升 |
φ200×1000 |
0.35 |
1.0 |
30 |
18.0升 |
φ200×1500 |
0.35-0.50 |
1.2-1.5 |
30 |
27.0升 |
φ262×1500 |
0.50-0.80 |
1.5-2.0 |
30 |
45.7升 |
φ262×2000 |
1.0-1.2 |
2.1-2.5 |
30 |
61.2升 |
φ305×2000 |
1.4-2 |
4.0-4.5 |
30 |
85.0升 |
φ408×2000 |
1.8-2.5 |
4.5-6.0 |
30 |
154.2升 |
φ800×2000 |
2.5-3.5 |
5-7 |
20 |
238.0升 |
φ800 |
|
|
20 |
1.05m3 |
φ1000 |
|
|
20 |
1.60m3 |
φ1500 |
|
|
20 |
4.30m3 |
φ2000 |
|
|
20 |
7.90m3 |
φ2500 |
|
|
20 |
11.80m3 |
φ3000 |
|
|
20 |
17.00m3 |

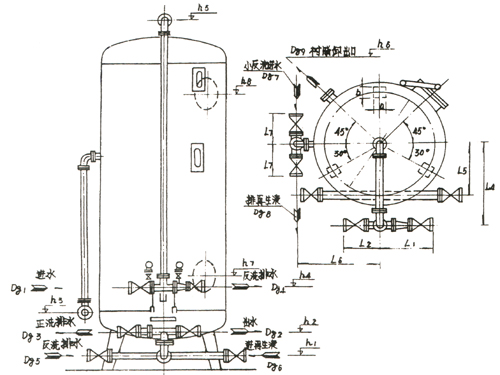

无顶压逆流再生离子交换器外型尺寸:(图)
主要技术参数
直径 项目 |
φ600 |
φ800 |
φ1000 |
φ1500 |
φ2000 |
φ2500 |
φ3000 |
设计处理水量(M3/h) |
4-6 |
8-10 |
20 |
44 |
80 |
120 |
175 |
离子交换树脂层高(mm) |
1250 |
1500 |
2000 |
2000 |
2000 |
2000 |
2400 |
离子交换树脂体积(M3) |
0.5 |
1.05 |
1.6 |
3.5 |
6.3 |
9.8 |
17 |
压脂层高(mm) |
150 |
200 |
200 |
200 |
200 |
200 |
200 |
石英砂垫层高(mm) |
|
|
750 |
750 |
850 |
850 |
950 |
交换柱总高(mm) |
2750 |
3000 |
5493 |
5758 |
6033 |
6228 |
7128 |
进出管直径(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
150 |
设备净重(kg) |
750 |
1250 |
1800 |
3000 |
4200 |
6600 |
11500 |
|
